設計特性 :
◆精密鑄造閥體
◆防脫出閥桿
◆帶鎖手柄可選配
◆螺紋標準: NPT,BSP,BSPT, DIN259/2999,Rc,Rp
◆工作壓力: 1.6,2.5,4.0,6.4MPa
◆適用溫度: -29°C~150°C(300°C)
◆適用介質(zhì): 水、油、氣等

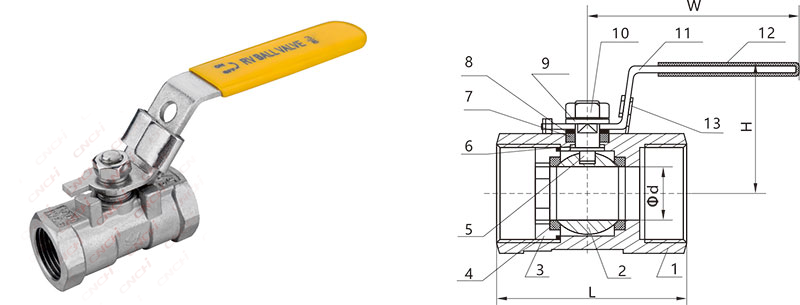

主要部件及材料
ITEM 零配件 主要材質(zhì) 1 閥體 WCB，CF8，CF8M 2 端蓋 304,316 3 球體 WCB，CF8，CF8M 4 閥座 PTFE，RPTFE 5 閥桿 304,316 6 止推墊片 PTFE’RPTFE 7 填料 PTFE’RPTFE 8 墊圈 304 9 彈墊 304 10 螺母 304 11 手柄 201,304 12 手柄套 Plastic 13 鎖裝置 201,304 主要尺寸
SIZE Φd L H W 1/4" DN6 5 40 28 72 3/8" DN10 7 45 30 80 1/2" DN15 9 56 35 95 3/4" DN20 12 58 45 98 1" DN25 15 70 50 110 1-1/4" DN32 20 78 55 130 1-1/2" DN40 25 84 60 142 2" DN50 32 100 68 146 2-1/2' DN65 38 110 92 180 3' DN80 49 135 115 220 4' DN100 65 190 134 230
